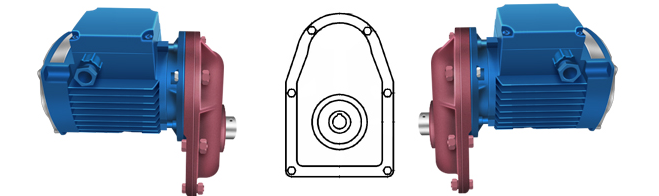

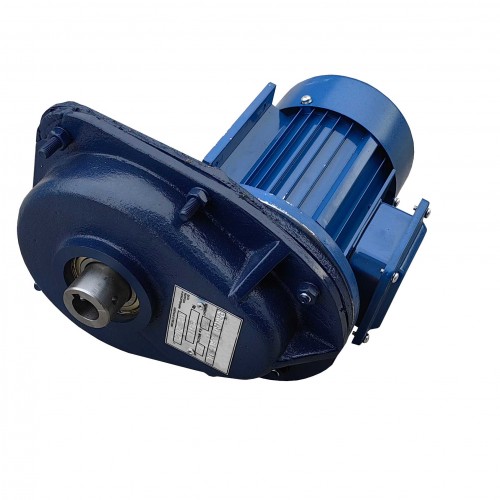

Мотор-редуктор РВЦ-80

РВЦ‑80 — цилиндрический редуктор для передвижения подвесных кран‑балок и приводных тележек электрических талей грузоподъёмностью до 5 т. Используется в механизмах передвижения кранов и другого кранового оборудования, где требуются заданные скорость перемещения и крутящий момент.

Мотор‑редуктор РВЦ‑80 является аналогом КР‑676 / КР‑676.01.130 и совместим с оборудованием, рассчитанным на эту серию.

В наличии

Доставка по Барнаулу и другим регионам России.

Сделать заказ

Детали и запчасти РВЦ‑320

Мы поставляем оригинальные детали для мотор‑редуктора РВЦ‑320 по заводским чертежам, что позволяет менять только изношенные элементы, не покупая узел целиком.

Детали ходовой части

Каток неприводной 103‑12А (984358.001). Обеспечивает опору тележки на двутавровой балке, воспринимает вертикальную нагрузку без подключения к приводу, применяется совместно с приводным катком.
Каток приводной 102‑81Б (982362.004). Передает крутящий момент от редуктора на балку, обеспечивает движение тележки; используется в тележках РВЦ‑320 / ТШП‑25, рассчитан на скорость 20/32 м/мин и грузоподъемность до 3,2–5 т.
Ролик направляющий с крышкой и подшипником 102‑7. Удерживает тележку от схода с пути, задает боковое направление движения по двутавровой балке, снижает износ полки балки.

Шестерни редуктора и привода

Шестерня на приводной каток 102‑16Б. Устанавливается на приводной каток, участвует в передаче момента от редуктора к ходовой части; подходит для РВЦ‑320 / ТШП‑25, рассчитана на скорости 20 и 32 м/мин при грузоподъемности 3,2 т.
Шестерня на вал 102‑17А. Устанавливается на вал редуктора, участвует в передаче момента между ступенями.
Шестерня на вал 102‑84. Устанавливается на вал редуктора, задаёт одно из передаточных чисел.
Сдвоенная шестерня передвижения 20 м/мин 102‑29 (986251.001). Устанавливается в приводе передвижения, задаёт скорость.
Сдвоенная шестерня передвижения 32 м/мин 102С‑29 (986251.002). Устанавливается в приводе передвижения, задаёт скорость.
Шестерня 20 м/мин на вал двигателя 102‑46А. Устанавливается на вал электродвигателя, работает в паре со сдвоенной шестерней 102‑29 и обеспечивает скорость.
Шестерня 32 м/мин на вал двигателя 102С‑46 (986131.005). Устанавливается на вал электродвигателя, работает в паре со сдвоенной шестерней 102С‑29 и обеспечивает скорость.

Валы и подшипники

Вал 102‑30. Основной вал редуктора, на котором монтируются шестерни; передает крутящий момент между ступенями.
Комплект подшипников для РВЦ‑320. Набор подшипников для опор валов редуктора и направляющих роликов, предназначен для планового ремонта и восстановления ресурса узла.

Как заказать РВЦ 80?

Вы можете оставить заявку на сайте, для того чтобы менеджер мог проконсультировать Вас по любым возникшим вопросам.

Всю информацию о наличии, актуальной цене или технические вопросы Вы можете задать онлайн-консультанту на сайте. Также консультации доступны по указанным на сайте телефонам. Мы всегда на связи.

Технические характеристики

Тип: мотор‑редуктор цилиндрический, для механизма передвижения.
Обозначения: РВЦ‑80 / РВЦ / КР‑676 / КР‑676.01.130.
Передаточное отношение: 3,8.
Частота вращения входного вала: 1500 об/мин.
Электродвигатель: АИРМ 63 В4 У2, мощность 0,4 кВт.
КПД: около 96%.
Масса: 14,3 кг.
Рекомендуемая грузоподъёмность кран‑балок и тележек: 1; 2; 3,2; 5 т.
Тип тележки: приводная электрическая.

Конструкция и исполнение

Корпус редуктора РВЦ‑80 отливается из двух половин и стягивается болтами. Внутри корпуса находятся цилиндрические шестерни и полый выходной вал, установленный на подшипниках. Со стороны привода предусмотрен фланец для установки электродвигателя мощностью 0,4 кВт (исполнение АИРМ 63 В4 У2).

Передача работает в масляной ванне, что снижает износ зубчатых колес и повышает ресурс узла. Значения присоединительных размеров выходного вала показаны на чертеже в карточке товара и могут быть выполнены под заказ. По умолчанию вал выполняется под шпоночный паз, при необходимости возможен вариант со шлицевым исполнением.

Чертеж мотор-редуктора РВЦ‑80 с основными габаритами и присоединительными размерами — Чертеж мотор‑редуктора РВЦ‑80. На схеме показаны габаритные и присоединительные размеры узла, необходимые для проектирования механизма передвижения кран‑балки или приводной тележки. Таблица ниже содержит расшифровку основных деталей и элементов мотор‑редуктора РВЦ‑80 по наименованию и чертёжному обозначению.

Название	Чертеж
Ролик направляющий с крышкой и подшипником	102-7
Шестерня на приводной каток	102-16Б
Шестерня на вал	102-17А
Шестерня на вал	102-84
Каток неприводной	103-12А (984358.001)
Каток приводной	102-81Б (982362.004)
Вал	102-30
Сдвоенная шестерня передвижения 20 м/мин	102-29 (986251.001)
Сдвоенная шестерня передвижения 32 м/мин	102С-29 (986251.002)
Шестерня 20 м/мин на вал двигателя	102-46А
Шестерня 32 м/мин на вал двигателя	102С-46 (986131.005)
Комплект подшипников
