Приводная тележка ТШП-25

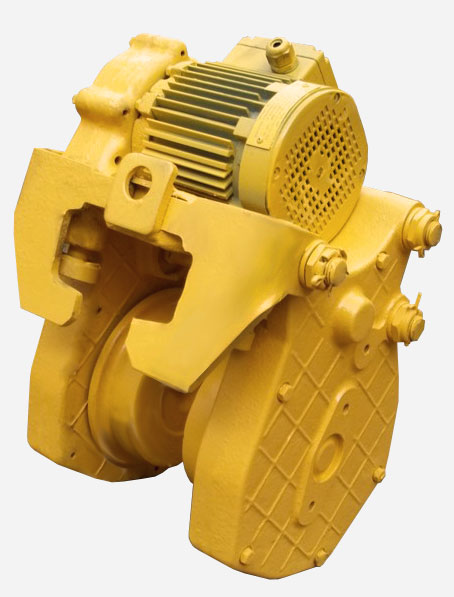

ТШП-25 — механизм горизонтального перемещения грузоподъёмного оборудования до 3,2 т по монорельсам и двутавровым балкам.

Поставка: узел в сборе / запчасти ТШП-25
Подбор запчастей по чертежам

Конструкция ТШП-25 идентична по принципу действия другим шарнирным тележкам для электроталей, работает со стандартными подкрановыми балками 30М–45М по требованиям ГОСТ.

Сделать заказ

Назначение

Механизм применяется для транспортировки грузов массой до 3,2 т в промышленных цехах, складских помещениях и на открытых площадках. Подключается к трёхфазной электросети напряжением 380 В. Устанавливается в состав электрических тельферов, подвесных однобалочных кранов и специальных конструкций — откатных ворот с верхним подвесом, где требуется надёжное автоматизированное горизонтальное перемещение.

При заказе отдельной тележки для работы в паре с уже установленной обязательно уточните передаточное число редуктора. Разные скоростные режимы двух тележек вызывают перегрузку механизма и могут стать причиной серьёзных неисправностей или аварийной ситуации.

Детали и запчасти ТШП-25

Значительная часть узлов тележки ТШП-25 производится по стандартизированным чертежам, которые также используются в редукторах РВЦ-320 и тележках ТШП-50. Это облегчает процесс поиска и установки замены изношенных компонентов. В механизме задействованы стандартизированные направляющие ролики, катки и передаточные шестерни (102-7, 102-16Б, 102-81Б и пр.), применяемые в системах передвижения подъёмно-транспортных механизмов.

Наш завод комплектует заказы оригинальными заводскими деталями, изготовленными по техническим чертежам ТШП-25, что позволяет клиентам заменять только вышедшие из строя компоненты без необходимости покупки всей тележки.

Детали ходовой части

Каток неприводной 103-12А (артикул 984358.001) — служит опорным элементом на полке двутавра, принимает на себя массу конструкции, не участвует в передаче вращения.
Каток приводной 102-81Б (артикул 982362.004) — связан с приводным валом редуктора, отвечает за создание движущего усилия и перемещение тележки вдоль балки.
Ролик направляющий с крышкой и подшипником 102-7 — фиксирует боковое положение механизма, предотвращает сход тележки с монорельса при движении.

Шестерни редуктора и привода

Шестерня на приводной каток 102-16Б — монтируется непосредственно на приводной каток, принимает вращение от вала редуктора и передаёт его на ходовую часть ТШП-25.
Шестерня на вал 102-17А — промежуточный зубчатый элемент в составе редукторного узла механизма передвижения.
Шестерня на вал 102-84 — передаёт момент вращения между валами внутри корпуса редуктора тележки.
Вал 102-30 — основной силовой элемент, соединяющий электропривод с системой шестерён и приводными катками.

Шестерни для настройки скорости

Сдвоенная шестерня на 20 м/мин 102-29 (артикул 986251.001) — монтируется в узел привода, обеспечивает рабочую скорость тележки ТШП-25 на уровне 20 метров в минуту.
Сдвоенная шестерня на 32 м/мин 102С-29 (артикул 986251.002) — устанавливается в приводной блок, задаёт повышенную скорость движения 32 метра в минуту.
Шестерня моторного вала для 20 м/мин 102-46А — крепится на вал электромотора, взаимодействует с шестернёй 102-29 для получения скорости 20 м/мин.
Шестерня моторного вала для 32 м/мин 102С-46 (артикул 986131.005) — устанавливается на выходной вал двигателя, комплектуется с шестернёй 102С-29 для достижения скорости 32 м/мин.

Принцип работы

Электромотор АДС с мощностью 0,37 кВт, закреплённый на корпусе тележки, формирует вращающий момент, который через многоступенчатый редуктор и систему зубчатых передач поступает на приводные катки. Катки обеспечивают качение по нижней грани двутавровой балки с равномерной скоростью.
Ходовые катки установлены на подшипники качения, что снижает трение и продлевает ресурс. Шарнирная балансирная схема конструкции компенсирует локальные неровности рельса и предотвращает перекос при движении (включая повороты на криволинейных участках пути).
Направляющие элементы фиксируют тележку на монорельсе, предотвращая боковой сход. Упругие буферы на корпусе поглощают кинетическую энергию при столкновении с концевыми ограничителями рельсового пути.

Варианты применения

Электротали и подъёмники.
Подъёмно-транспортное оборудование.
Специализированные механизмы.

Технические характеристики

Тип используемого двутаврового пути	30М, 36М, 45М
Ширина монорельса, в мм	130, 150
Скорость передвижения, м/мин	20 / 32
Мощность электродвигателя, в кВт	0,37
Радиус поворота, в градусах	14-18
Обороты элдвиг. АДС, в об/мин	1500
Передаточное число редукторной части тележки	24,9 / 36,9

Конструкция

Конструкция тележки включает пару редукторов (левый и правый), электродвигатель АДС, несущую раму с креплениями, соединительные стяжки, буферное устройство, регулировочные шайбы, приводные и неприводные катки, а также набор крепёжных элементов для монтажа на монорельсовый путь.

Узел собран на основе двух редукторов и ходовых катков диаметром 150 мм, объединённых стяжками и адаптированных для эксплуатации по двутавровым балкам профилей 30М, 36М и 45М.

Ниже готовый вариант всего блока в более правильной семантике: картинка и таблица объединены в один figure, у таблицы добавлен caption, а у изображения — нормальный alt. Элемент figure используется для самодостаточного контента с подписью, а caption дает таблице название. xml

Чертеж тележки ТШП-25 с габаритными размерами — Чертеж тележки ТШП-25 и перечень деталей по позициям чертежа.

Перечень деталей по чертежу тележки ТШП-25
Название	Чертеж
Ролик направляющий с крышкой и подшипником	102-7
Шестерня на приводной каток	102-16Б
Шестерня на вал	102-17А
Шестерня на вал	102-84
Каток не приводной	103-12А (984358.001)
Каток приводной	102-81Б (982362.004)
Вал	102-30
Сдвоенная шестерня передвижения 32 м/мин	102c-29 (986251.002)
Сдвоенная шестерня передвижения 20 м/мин	102-29 (986251.001)
Шестерня 20 м/мин на вал двиг	102-46А
Шестерня 32 м/мин на вал двиг	102с-46 (986131.005)
Комплект подшипников
