Приводная тележка ТШП-50 для талей и кран‑балок

Приводная тележка ТШП-50 от производителя. Редукторы, мотор-редукторы, электродвигатели, насосное оборудование, подшипники, муфты, шкивы, тормоза колодочные, дымососы и вентиляторы.

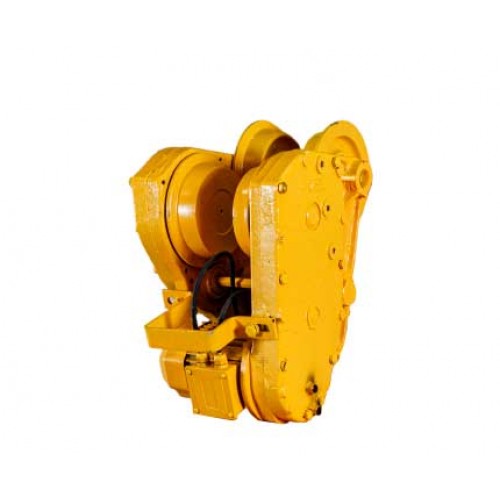

ТШП‑50 — устройство передвижения грузоподъемного оборудования грузоподъемностью до 5 т по монорельсу и двутавровым балкам 30М–45М. Она применяется в составе подвесных мостовых кранов, электрических талей (тельферов), а также в конструкции откатных ворот, обеспечивая плавное и надежное движение по пути.

Поставка: узел в сборе / запчасти ТШП-50
Запчасти по чертежам: Ролик направляющий с крышкой и подшипником 102-7, Шестерня на приводной каток 102-16 Б, Каток не приводной 103-12А, Каток приводной 102-81Б (982362.004) Сдвоенная шестерня передвижения 32 м/мин-102с-29 и др.

Тележка ТШП‑50 применяется в тех же механизмах передвижения, что и типовые тележки для электрических талей и подвесных кран‑балок, и полностью совместима с подкрановыми путями на двутаврах 30М–45М.

Сделать заказ

Назначение

Приводная шарнирная тележка ТШП‑50 предназначена для передвижения электрических талей, подвесных мостовых кранов и откатных ворот по монорельсу и двутавровым балкам типоразмеров 30М, 36М, 45М. Она обеспечивает транспортировку грузов массой до 5 т в цехах, складах и на открытых площадках при питании от сети 380 В.

Детали и запчасти ТШП-50

Некоторые детали механизма передвижения ТШП‑50 унифицированы с узлами на базе редуктора РВЦ‑320 и шарнирных тележек ТШП‑25, что упрощает подбор и замену запчастей. В конструкции применяются типовые ролики, катки и шестерни с чертежными номерами 102‑7, 102‑16Б, 102‑81Б и другими, используемые в механизмах передвижения талей и подвесных кран‑балок.

Мы поставляем оригинальные детали для приводной тележки ТШП‑50 по заводским чертежам, поэтому можно менять только изношенные элементы без покупки узла целиком.

Детали ходовой части

Каток неприводной, чертеж 103‑12А (984358.001) — обеспечивает опору тележки на двутавровой балке, воспринимает вертикальную нагрузку без передачи крутящего момента.
Каток приводной, чертеж 102‑81Б (982362.004) — соединён с приводом, передаёт крутящий момент и обеспечивает движение тележки по подкрановому пути.
Ролик направляющий с крышкой и подшипником, чертеж 102-7 — задаёт боковое направление движения и удерживает тележку от схода с двутавровой балки.

Шестерни редуктора и привода

Шестерня приводного катка, чертеж 102‑16Б — устанавливается на приводной каток, передаёт момент от редуктора к ходовой части тележки ТШП‑50.

Шестерни для настройки скорости

Сдвоенная шестерня передвижения 20 м/мин, чертеж 102‑29 (986251.001) — устанавливается в приводе передвижения, задаёт скорость 20 м/мин для тележки ТШП‑50.
Сдвоенная шестерня передвижения 32 м/мин, чертеж 102С‑29 (986251.002) — устанавливается в приводе передвижения, задаёт скорость 32 м/мин для тележки ТШП‑50.
Шестерня 20 м/мин на вал двигателя, чертеж 102‑46А — устанавливается на вал электродвигателя, работает в паре со сдвоенной шестерней 102‑29 и обеспечивает скорость 20 м/мин.
Шестерня 32 м/мин на вал двигателя, чертеж 102С‑46 (986131.005) — устанавливается на вал электродвигателя, работает в паре со сдвоенной шестерней 102С‑29 и обеспечивает скорость 32 м/мин.

Принцип работы

Передача момента: Электродвигатель, установленный на тележке, через систему редукторов и шестерен передает крутящий момент на приводные катки. Они плавно перекатываются по ездовой (нижней) полке двутавровой балки.
Плавность хода: Катки оснащены надежными подшипниками качения. Шарнирное соединение (балансир) конструкции позволяет компенсировать неровности подкранового пути и исключает перекосы оборудования (в том числе при прохождении криволинейных участков).
Безопасность: Защитные направляющие надежно удерживают механизм на монорельсе, исключая сход. Резиновые буферы эффективно гасят ударные нагрузки при контакте с тупиковыми упорами на концах пути.

Сферы применения механизма передвижения ТШП-50

Тали и тельферы: Перемещение электрических канатных талей (тельферов) грузоподъемностью до 5 тонн по монорельсовым путям.
Крановое оборудование: Работа в качестве механизма передвижения подвесных мостовых кранов (кран-балок). Тележка монтируется на концевые балки и передвигается по ездовым монорельсовым профилям 30М–45М (согласно ГОСТ 19425-74).
Нестандартные решения: В качестве мощного электропривода верхнего подвеса для тяжелых промышленных откатных ворот.

Технические характеристики

Модель: ТШП‑50.
Тип тележки: шарнирно‑приводная, приводная электрическая, подвесная, для ворот.
Грузоподъемность: 5 т.
Скорость передвижения: 20 м/мин (возможна настройка на 32 м/мин заменой шестерен).
Диаметр катков: 175 мм.
Тип подкранового пути: двутавр 30М, 36М, 45М.
Масса приводной тележки: 105 кг.
Масса холостой тележки: 45 кг.
Напряжение питания: 380 В.
Страна производства: Россия.

Конструкция

Тележка ТШП‑50 состоит из двух редукторов (левого и правого), электродвигателя, рамы с кронштейном, стяжек, буфера, комплекта регулировочных шайб, катков приводных и холостых, а также элементов крепления к монорельсу.

Узел выполнен на базе пары редукторов и ходовых катков диаметром 175 мм, соединенных стяжками и рассчитанных на работу по двутаврам 30М–45М.

Чертеж приводной тележки ТШП‑50 с обозначением деталей по позициям — Чертеж приводной тележки ТШП‑50 и таблица расшифровки деталей. Номера позиций на схеме соответствуют номерам в таблице ниже: для каждой детали указан её номер, наименование, количество на узел и материал.

Номер детали по чертежу	Наименование	Количество на узел	Материал
1	Редуктор правый	1	Сборный
2	Шнур d4 L-400	1	ГОСТ 6467-57
3	Шайба пружинная	4	Ст. 65 ГОСТ 1050-60
4	Электродвигатель	1	Сборный
5	Редуктор левый	1	Сборный
6	Кронштейн	1	Ст. 3 ГОСТ 380-60
7	Буфер	1	Резина
8	Шар	1	Ст. ГОСТ 1050-60
9	Втулка	1	Ст. 10 ГОСТ 1050-60
10	Шайба регулировочная	4	Ст. 3 ГОСТ 380-60
11	Шайба регулировочная	4	Ст. 3 ГОСТ 380-60
12	Шайба регулировочная	4	Ст. 3 ГОСТ 380-60
13	Шайба регулировочная	4	Ст. 3 ГОСТ 380-60
14	Стяжка	2	Ст. 45 ГОСТ 1050-60
15	Каток холостой d 175 мм	2	Ст. 35 ГОСТ 1050-60
16	Каток приводной d 175 мм	2	Ст. 35 ГОСТ 380-60
