Приводной мотор-редуктор РВЦ-320 для кран‑балки и талей

Приводной мотор-редуктор РВЦ-320 от производителя. Редукторы, мотор-редукторы, электродвигатели, насосное оборудование, подшипники, муфты, шкивы, тормоза колодочные, дымососы и вентиляторы.

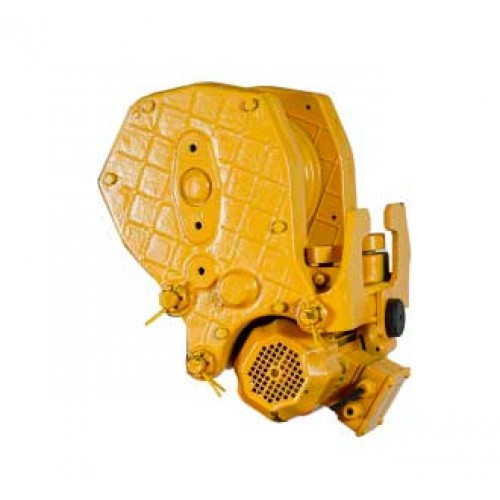

РВЦ‑320 применяют для передвижения электрических талей и подвесных кран‑балок по двутавровым балкам 30М–45М грузоподъемностью до 12,5 т. Конструкция объединяет трехступенчатый цилиндрический редуктор, электродвигатель и ходовые катки с направляющими роликами, обеспечивая плавное и надежное движение без схода с балки.

Поставка: узел в сборе / запчасти РВЦ‑320.
Запчасти по чертежам: 102‑7, 102‑16Б, 102‑17А, 102‑84, 103‑12А, 102‑81Б, 102‑30 и др.

Приводная тележка на базе мотор‑редуктора РВЦ‑320 является полным аналогом шарнирной тележки ТШП‑25 (сб. 102) и может устанавливаться на существующие пути без доработки балки и монорельса.

Сделать заказ

Назначение

Мотор‑редуктор РВЦ‑320 используется в качестве приводной тележки для электрических талей ТЭ 320, 2ТЭ 320, ТЭС 5000, 2ТЭ 6300, 2ТЭ 10000, 2ТЭ 12500 и аналогичных грузоподъемных механизмов. Узел обеспечивает перемещение оборудования по нижней полке двутавровых балок 30М–45М в составе подвесных кран‑балок и монорельсовых линий.

Принцип работы

Крутящий момент от электродвигателя через шестерни редуктора передается на приводной каток, который перемещает таль или кран‑балку вдоль двутавровой балки с заданной скоростью. Тележка может работать одиночно (с холостой тележкой) или в паре с вторым приводным мотор‑редуктором, соединенным штангой, для равномерного распределения нагрузки.

Варианты применения мотор‑редуктора РВЦ‑320

Мотор‑редуктор РВЦ‑320 может использоваться как в паре с аналогичным редуктором, так и отдельно с холостой тележкой ТШН‑25 (сб. 103), спаренные между собой специальной штангой. Такое исполнение обеспечивает синхронное передвижение двух тележек и равномерное распределение нагрузки по длине балки.

Технические характеристики

Параметр	Значение
Модель	РВЦ‑320
Тип изделия	Приводной мотор‑редуктор, приводная тележка
Тип редуктора	Цилиндрический, трехступенчатый
Напряжение питания	380 В, 3‑фазная сеть
Номинальная скорость	20 м/мин
Варианты скорости	20 или 32 м/мин (через замену шестерен)
Тип пути	Двутавровая балка 30М–45М
Применяемые тали	ТЭ 320, 2ТЭ 320, ТЭС 5000, 2ТЭ 6300, 2ТЭ 10000, 2ТЭ 12500 и др.
Грузоподъемность оборудования	До 12,5 т
Страна производства	Россия

Конструкция

Приводная тележка РВЦ‑320 включает корпус, трехступенчатый цилиндрический редуктор, электродвигатель, приводные и неприводные ходовые катки, направляющие ролики и оси крепления к монорельсу. Катки с ребордами опираются на нижнюю полку двутавра, направляющие ролики удерживают тележку от поперечного смещения.

Чертеж приводного мотор-редуктора РВЦ‑320 с основными габаритами и посадочными размерами — Чертеж приводного мотор‑редуктора РВЦ‑320. Все размеры на изображении указаны в миллиметрах и соответствуют фактическим габаритам и посадочным размерам узла. Таблица ниже содержит расшифровку основных деталей и узлов РВЦ‑320 по наименованию и обозначению чертежа. Отклонение на диаметре катка не более 0,5 мм

Название	Чертеж
Ролик направляющий с крышкой и подшипником	102-7
Шестерня на приводной каток	102-16Б
Шестерня на вал	102-17А
Шестерня на вал	102-84
Каток не приводной	103-12А (984358.001)
Каток приводной	102-81Б (982362.004)
Вал	102-30
Сдвоенная шестерня передвижения 32 м/мин	102с-29 (986251.002)
Сдвоенная шестерня передвижения 20 м/мин	102-29 (986251.001)
Шестерня 20 м/мин на вал двигателя	102-46А
Шестерня 32 м/мин на вал двигателя	102с-46 (986131.005)
Комплект подшипников
