Вариатор импульсный Т67.33.000 обеспечивает точную регулировку производительности забрасывателей топлива в котельных установках.
В технической документации встречаются обозначения вариатор импульсный Т67.33 000А СБ, Т67.33.000АСБ, Т67.33.000 СБ — эти наименования используются для одной и той же модели вариатора.
Назначение и применение
Вариатор импульсный Т67.33.000 применяется в механических и пневмомеханических забрасывателях ЗП-400, ЗП-600, ПТЛ-400, ПТЛ-600 и служит для регулирования производительности при подаче топлива в топки ТЛЗМ, ТЧЗМ, ЗП-РПК и ПТЛ-РПК.
Комплект поставки
Вариатор импульсный Т67.33.000 в сборе
Паспорт/инструкция по эксплуатации
Технические характеристики
Параметр
Значение
Размеры
352×212×224 мм
Вес
30 кг
Применение
ЗП-400, ЗП-600, ПТЛ-400, ПТЛ-600
Обозначения
Т67.33.000АСБ, Т67.33.000, т67.33 000а
Схема вариатора Т67.33.000

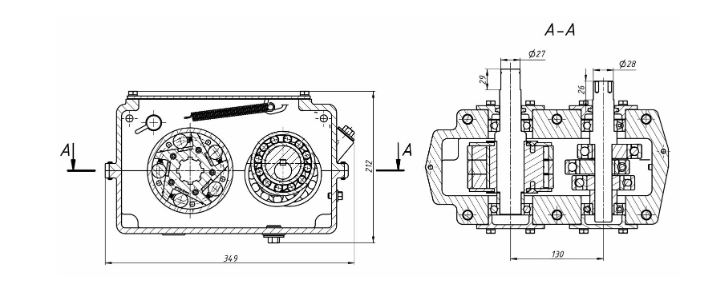

На чертеже ниже приведен продольный и поперечный разрезы вариатора импульсного Т67.33.000 с указанием основных габаритов и межосевых расстояний.
Чертёж вариатора импульсного Т67.33.000 (разрез по секции A-A).
Конструкция вариатора Т67.33.000
Основу конструкции составляют ведущий и ведомый валы, роликовый механизм свободного хода и преобразующий механизм с собачками и барабаном, которые обеспечивают пошаговую (импульсную) работу привода без рывков. За счёт взаимодействия этих узлов вариатор передаёт крутящий момент от привода к забрасывателю и изменяет передаточное отношение, позволяя регулировать производительность подачи топлива в топку котла.
Преимущества и условия поставки
Гарантия 1 год. На вариатор импульсный Т67.33.000 предоставляется гарантия при соблюдении правил монтажа и эксплуатации.
Поставка узла в сборе. Вариатор поставляется единым блоком, что упрощает замену в составе забрасывателя и сокращает простой оборудования.
Совместимость с типовыми забрасывателями. Узел рассчитан для работы с ЗП‑400, ЗП‑600, ПТЛ‑400 и ПТЛ‑600 без конструктивных доработок базового оборудования.
Стабильная работа в котельных условиях. Конструкция предусматривает работу в запылённой среде при многократных циклах включения забрасывателя.
Импульсный вариатор работает под высокой нагрузкой, из‑за чего со временем проявляются типичные поломки, о которых стоит знать обслуживающему персоналу.
Частые поломки
Износ механической части: роликового механизма свободного хода, собачек, шарнирных соединений, опорных роликов и упругих элементов.
Проблемы со смазкой и загрязнением: недостаток или неподходящая смазка, попадание пыли, золы и продуктов износа в подвижные узлы.
Ошибки монтажа и эксплуатации: неправильная установка и центровка, работа с перегрузкой, отсутствие регламентного обслуживания.
Для оценки состояния узла и своевременного выявления перечисленных выше проблем можно использовать базовый алгоритм проверки.
Краткий алгоритм диагностики
Выполнить визуальный осмотр вариатора на наличие коррозии, трещин, следов интенсивного износа.
Проверить уровень и состояние смазки, при необходимости очистить механизм от загрязнений.
Контролировать затяжку крепежа и соосность установки относительно приводного и ведомого оборудования.
Оценить плавность хода и отсутствие люфтов в шарнирных соединениях и роликовом механизме свободного хода.
Проверить работу узла под нагрузкой (без перегрузок), контролируя вибрацию и стабильность регулирования.
Выполнение этих операций в рамках планового обслуживания помогает продлить ресурс вариатора Т67.33.000 и снизить риск внеплановых остановок оборудования.
